Základová konštrukcia pre nabíjacie stanice Autel Maxicharger AC ULTRA STREET

Kovový zemný základ Autel AC Ultra Street Foundation je originálne príslušenstvo pre pevnú a stabilnú montáž nabíjacej stanice MaxiCharger AC Ultra Street . Kotviaci kôš sa zabetónuje do zeme pri príprave základu, takže stojan stanice sa potom jednoducho priskrutkuje na pripravené závitové svorníky. Získate tak presne vyrovnané a spoľahlivé ukotvenie stanice od prvého dňa – bez dodatočného vŕtania do hotového betónu.

Hlavné vlastnosti:

• Originálny kovový základ Autel pre nabíjaciu stanicu AC Ultra Street

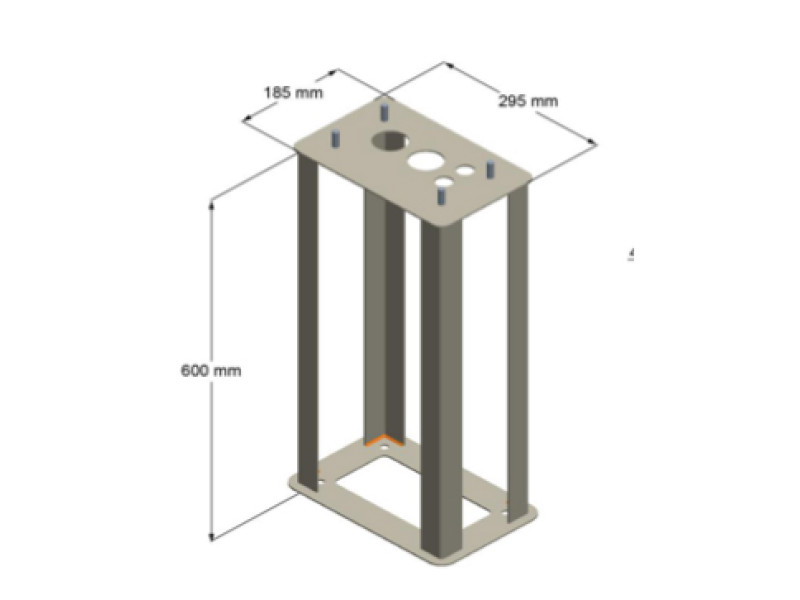

• Horná kotviaca doska 295 × 185 mm zodpovedajúca pôdorysu stojana stanice
• Výška 600 mm na zapustenie do betónového základu
• Závitové svorníky v doske na priame priskrutkovanie stanice
• Otvory v doske na pretiahnutie prívodných káblov a chráničiek

Na čo základ slúži

Zemný základ je určený pre inštalácie, kde sa betónový základ pre nabíjaciu stanicu ešte len buduje. Kôš sa usadí do výkopu, vyrovná a zaleje betónom – kotvenie je tak súčasťou základu a stanica na ňom stojí bez pnutia a presne vo zvislici. Prívodná kabeláž sa pretiahne otvormi v hornej doske priamo do spodnej časti stanice.

Montáž stanice

Po vytvrdnutí betónu sa stanica AC Ultra Street nasadí na vyčnievajúce závitové svorníky a priskrutkuje. Alternatívou k zemnému základu je podľa inštalačného manuálu kotvenie stanice do existujúceho betónu štyrmi rozpernými skrutkami M10 × 30 ; zemný kôš je však vhodnejšou voľbou pre novostavby základov a dlhodobo namáhané inštalácie.

Technické parametre

• Určenie: nabíjacia stanica Autel MaxiCharger AC Ultra Street
• Rozmer hornej dosky: 295 × 185 mm
• Výška: 600 mm
• Materiál: kov
